L’innovativo Sistema di scansione dinamico o mobile permette un rilievo tridimensionale di strutture e porzioni di territorio, lungo un asse stradale, una linea di costa, un asse ferroviario, un costone roccioso, ecc, per i quali necessita avere la geometria georeferita, per tutte le esigenze di studio, progettazione o analisi dello stato di fatto.

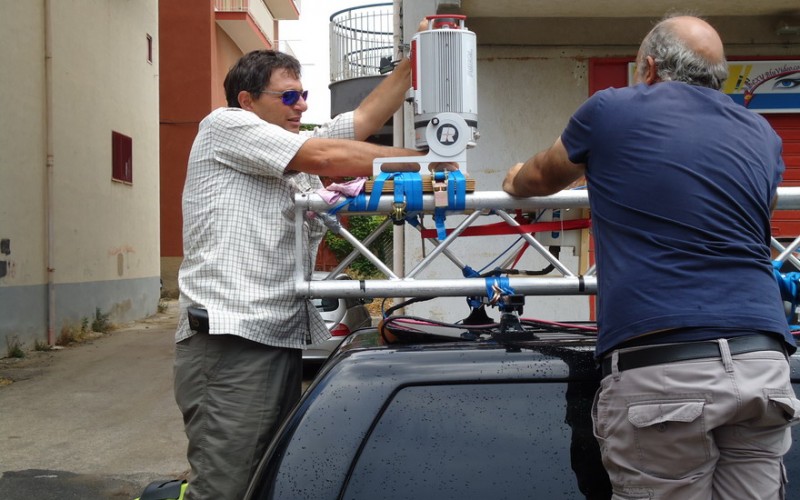

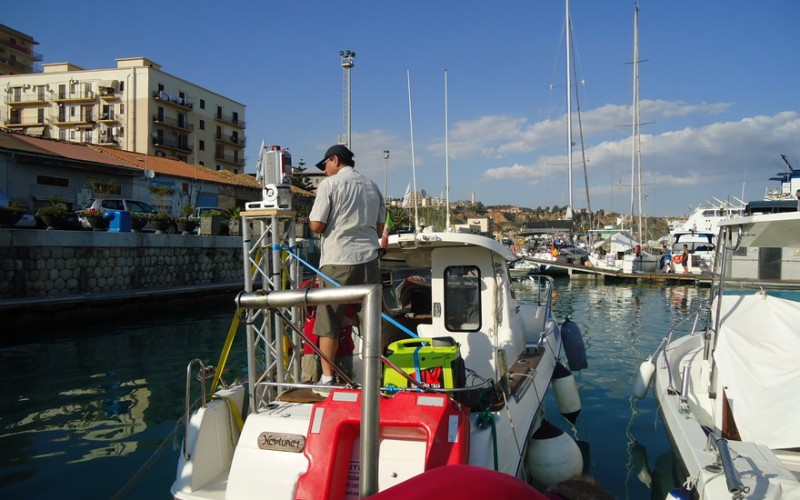

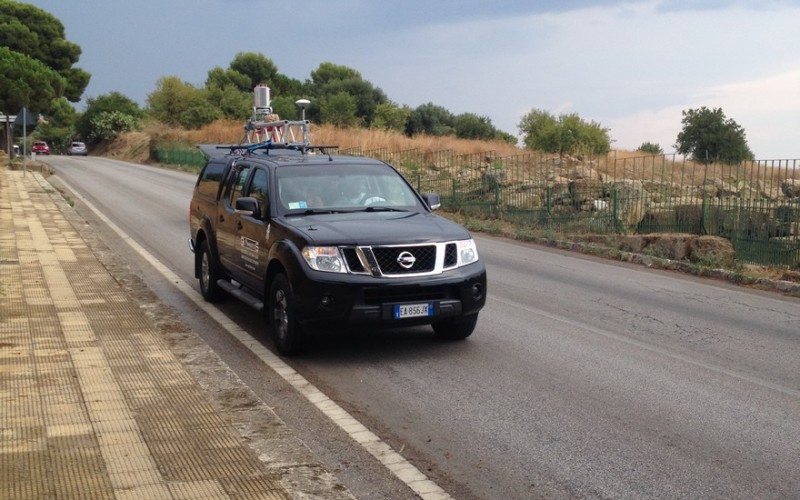

Il sistema si adatta alle diverse situazioni di mobilità, attraverso differenti piattaforme intercambiabili di supporto all’apparecchiatura, quali auto, barca, ecc, con i differenti sistemi di posizionamento e georeferenziazione.

Il sistema di scansione laser mobile comprende:

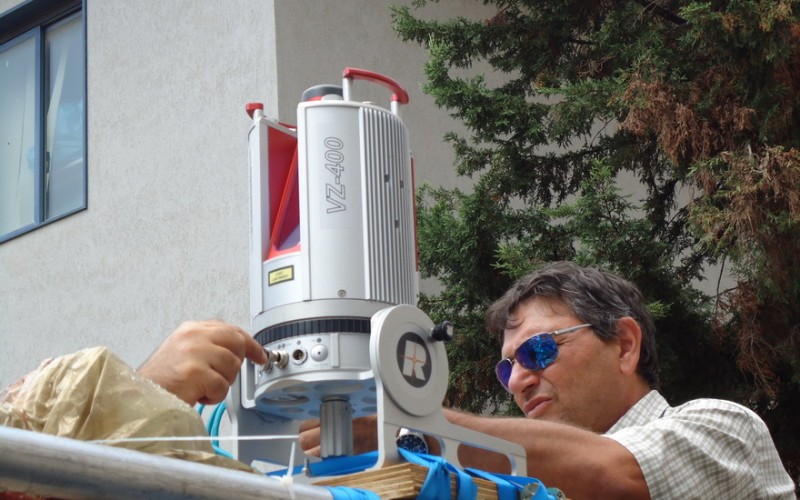

• il sensore laser scanner per la misurazione della geometria dell’oggetto del rilievo tramite l’acquisizione delle coordinate spaziali di tutte le superfici (sezioni stradali, manufatti, elementi naturali, pertinenze) presenti sul percorso del veicolo o imbarcazione sui quali il sistema è installato.
• un sensore inerziale IMU/GPS, per la determinazione della posizione e dell’orientamento della piattaforma mobile all’interno del sistema di coordinate WGS84;

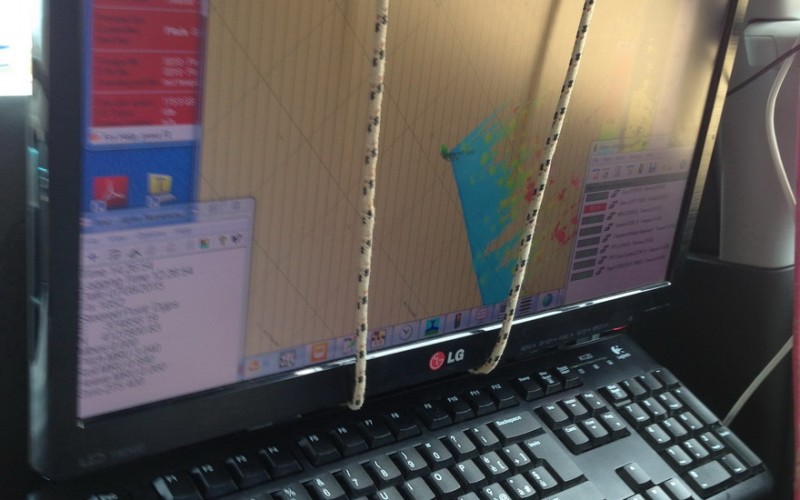

• un software dedicato per l’elaborazione delle informazioni geometriche del laser scanner e dei dati di posizione e orientamento della piattaforma;
• una fotocamera digitale sincronizzata con il sistema Laser/IMU/GPS, montati sulla stessa piattaforma.

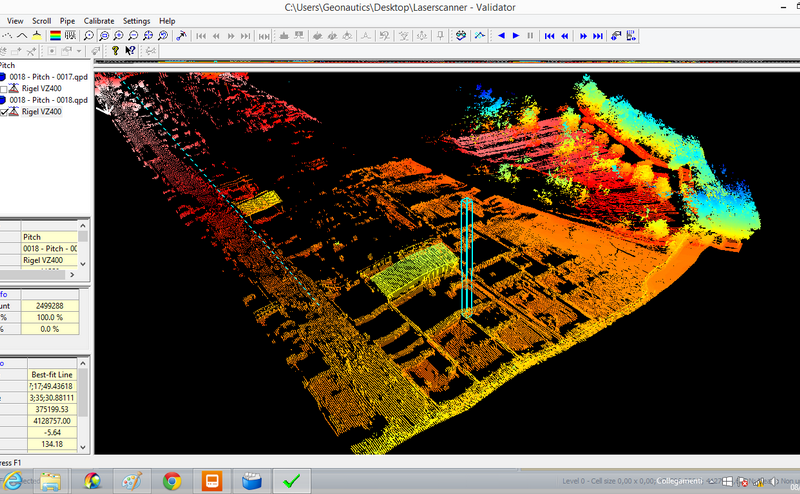

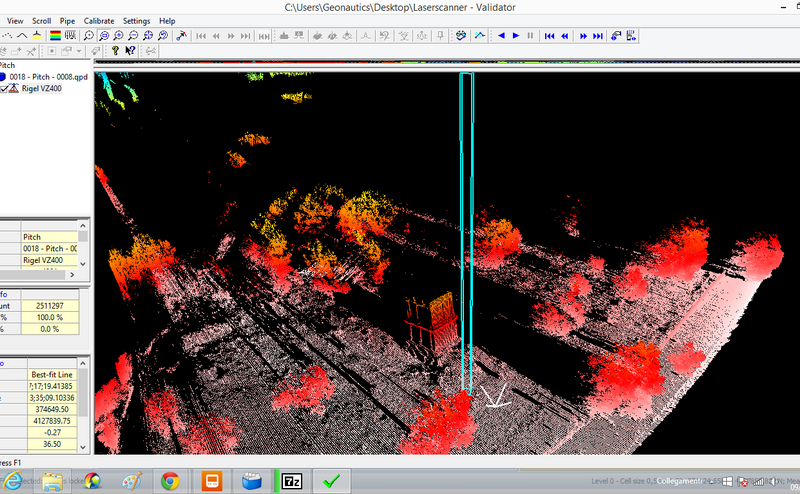

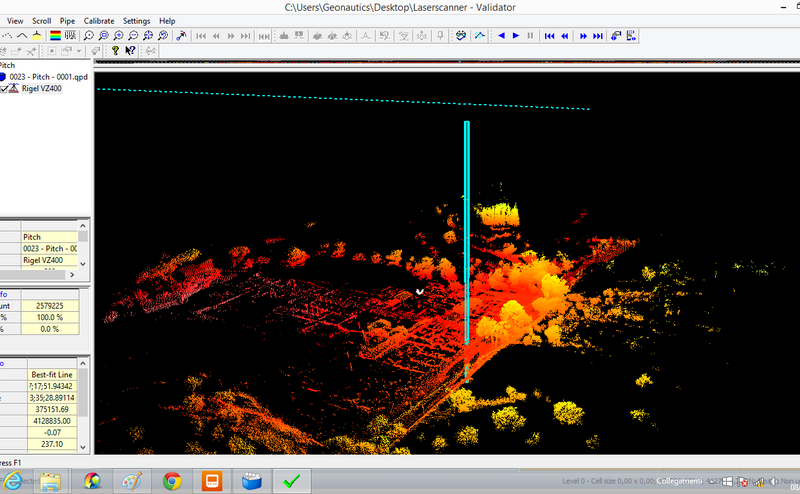

Il risultato delle operazioni di rilievo è un modello 3D costituito da punti nello spazio XYZ e dalle informazioni relative alla texture (RGB). Tale modello, opportunamente elaborato con algoritmi specifici, consente l’estrapolazione di elaborati tridimensionali e bidimensionali dell’opera e/o della porzione di territorio oggetti di rilievo.

Il vantaggio di tale metodologia di rilievo consiste nel rilevare, in tempi rapidi, tutte quelle zone difficilmente accessibili quali assi viari, linee di costa, linee ferroviarie, cortine di edifici, per i quali l’uso di tecniche di rilievo alternative non risultino applicabili sia per motivi di logistica che per tempi di esecuzione dei rilievi.

Tra i vari campi di applicazione, ad oggi la metodologia mobile scanning trova notevole riscontro nell’ambito dei rilievi della fascia costiera per i noti problemi di erosione e instabilità delle falesie costiere.
